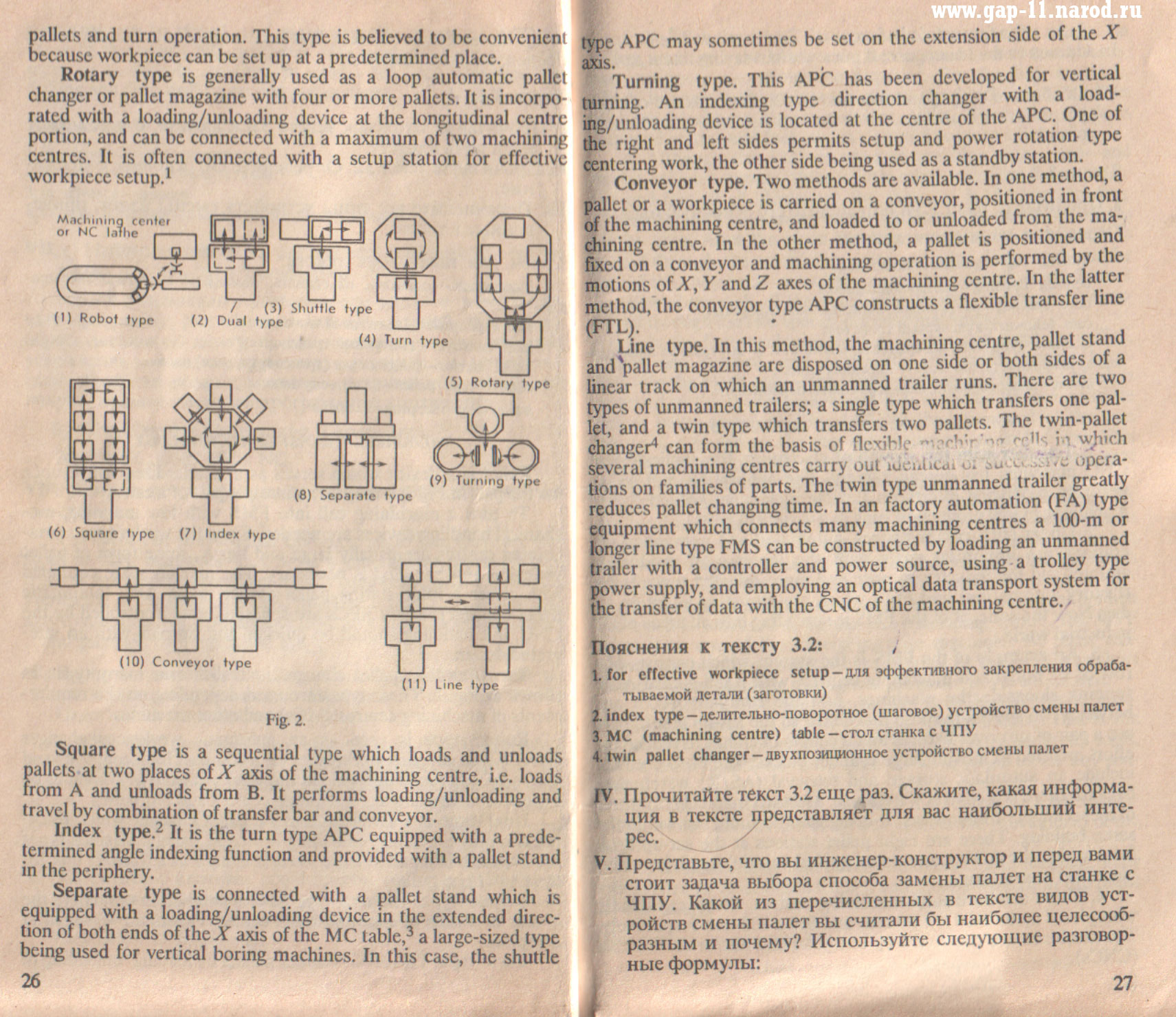

pallets and turn operation. Tins type is believed to be convenient because workpiece can be set up at a predetermined place.
Rotary type is generally used as a loop automatic pallet changer or pallet magazine with four or more pallets. It is incorporated with a loading/unloading device at the longitudinal centre portion, and can be connected with a maximum of two machining centres. It is often connected with a setup station for effective workpiece setup.
Square type is a sequential type which loads and unloads pallets at two places of X axis of the machining centre, i.e. loads from A and unloads from B. It performs loading/unloading and travel by combination of transfer bar and conveyor.
Index type. It is the turn type APC equipped with a predetermined angle indexing function and provided with a pallet stand in the periphery.
Separate type is connected with a pallet stand which is equipped with a loading/unloading device in the extended direction of both ends of the X axis of the MC table, a large-sized type being used for vertical boring machines. In this case, the shuttle |
type APC may sometimes be set on the extension side of the X axis.
Turning type. This APC has been developed for vertical turning. An indexing type direction changer with a loading/unloading device is located at the centre of the APC. One of the right and left sides permits setup and power rotation type centering work, the other side being used as a standby station.
Conveyor type. Two methods are available. In one method, a pallet or a workpiece is carried on a conveyor, positioned in front of the machining centre, and loaded to or unloaded from the machining centre. In the other method, a pallet is positioned and fixed on a conveyor and machining operation is performed by the motions of X, Y and Z axes of the machining centre. In the latter method, the conveyor type APC constructs a flexible transfer line (FTL).
Line type. In this method, the machining centre, pallet stand and pallet magazine are disposed on one side or both sides of a linear track on which an unmanned trailer runs. There are two types of unmanned trailers; a single type which transfers one pallet, and a twin type which transfers two pallets. The twin-pallet changer4 can form the basis of flexible several machining cell in which several machining centres carry out identical of successive operations on families of parts. The twin type unmanned trailer greatly reduces pallet changing time. In an factory automation (FA) type equipment which connects many machining centres a 100-m or longer line type FMS can be constructed by loading an unmanned trailer with a controller and power source, using a trolley type power supply, and employing an optical data transport system for the transfer of data with the CNC of the machining centre.
Пояснения к тексту 3.2:
1. for effective workpiece setup - для эффективного закрепления обрабатываемой детали (заготовки)
2. index type - делительно-поворотное (шаговое) устройство смены палет
3. МС (machining centre) table - стол станка с ЧПУ
4. twin pallet changer - двухпозиционное устройство смены палет
IV. Прочитайте текст 3.2 еще раз. Скажите, какая информация в тексте представляет для вас наибольший интерес.
V. Представьте, что вы инженер-конструктор и перед вами
стоит задача выбора способа замены палет на станке с ЧПУ. Какой из перечисленных в тексте видов устройств смены палет вы считали бы наиболее целесообразным и почему? Используйте следующие разговорные формулы:
|
|
|
|
|
|
|
| |
